WiFi测试小知识之十四:True MIMO连线介绍
-
True MIMO介绍:
True MIMO是目前主流的WLAN三种MIMO测试方案之一,True MOMO同时支持DUT的TX与RX两种测试,能完成TX、RX的所有指标测试,适用于DUT产品的生产与研发场景。这种测试方案对DUT的TX发送模式没有特殊要求,兼容连续发送与指定次数发送模式。True MIMO测试时需要将每条流信号分别由多台测试仪器处理分析,所以测试过程中需要处理多台仪器间的触发同步与时钟同步。
-
仪器接线方式:
在使用极致汇仪的WT-200系列测试仪器的True MIMO功能时,用户需要对仪器的接线方式有所改动。
仪器背面板连接方式如下图1所示,用BNC线缆和BNC三通将每台测试仪的TRIG1接口串连在一起,TRIG2 接口串连在一起,CLK IN接口连接 CLK OUT接口。
注:不同的测试仪之间,TRIG1接口只与TRIG1接口相连,TRIG2接口只与TRIG2接口相连,CLK IN接口只与CLKOUT接口相连。
图 1MIMO4X4 背面板连接图
背面板连接好后,测试仪就可进行MIMO测试了,下面是测试连接图:

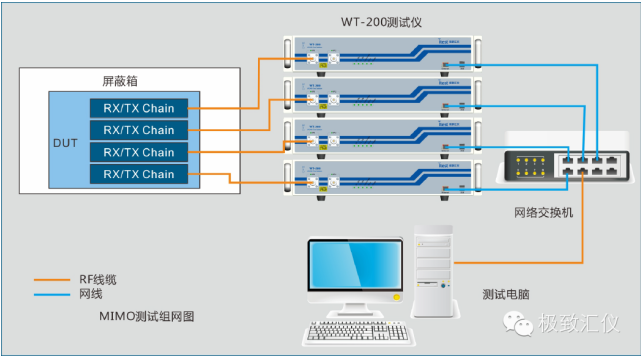

图 2MIMO 4X4 测试连接图
