WiFi測試小知識之七:Power ALL 與 Power Frame

WiFi測試小知識之七:Power ALL 與 Power Frame

  • 分類:WIFI測試小知識
  • 作者:itest
  • 來源:itest
  • 發佈時間:2018-12-12 00:00
  • 訪問量:

WiFi測試小知識之七:Power ALL 與 Power Frame

詳情

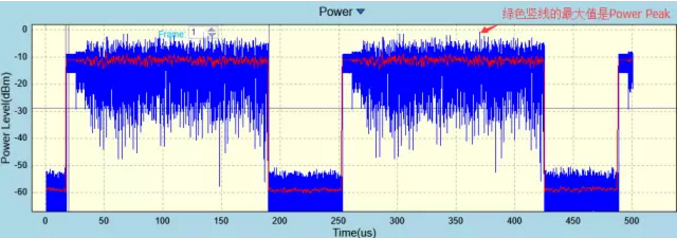

Power Frame:數據幀的平均功率,下圖紅色線條的平均值Power Frame:- 10.73dBm

Power Peak:所有採集數據的最大峰值功率,下圖綠色豎線最大值Power Peak:-0.11dBm

PowerALL:所有採集數據的平均功率,下圖PowerALL值:-12.16dBm

應用場景:

PowerPeak:主要用於判斷DUT 發射功率是否過載。

PowerFrame:DUT的實際發射功率,無PowerFrame功率時需參考PowerALL。

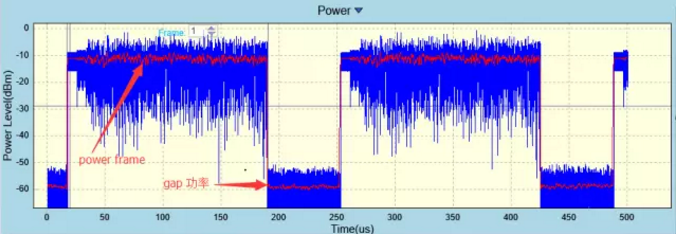

Power ALL的值與輸入信號的gap長短有關係:gap越小,Power Frame與Power ALL的差值越接近,反之兩者的差值越大。

上圖採集時間:500us,gap:10us,

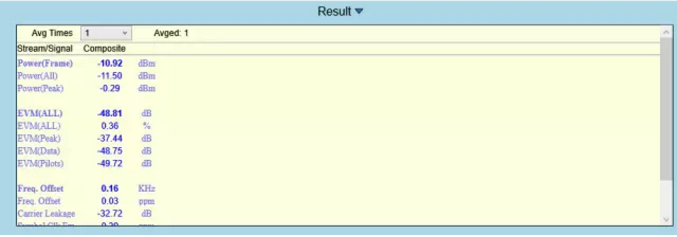

Power Frame:-10.92dBm,

Power ALL : -11.50dBm
