VNA485 Trigger Bus单次触发程控流程
1、背景
大多数情况下，装备软件程控VNA485，对DUT（Device Under Test被测件）的触发均采用Bus总线触发，并辅以SCPI命令：:TRIGger:SINGle来执行单次触发扫频。
这篇文章将介绍在代码层面的程控算法流程。
1.1 应用场景
装备软件比较快速地测量单Pcs DUT时，程控矢量网络分析仪VNA485的需要。
用户自动化机台对DUT结合矢量网络分析仪VNA485的测量。
2、程控算法流程
这里以通道1为例。
以下SCPI命令顺序执行，供参考：

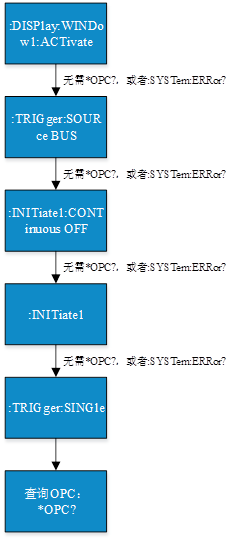

图1 程序流程图
2.2 程序代码
这里仍以通道1为例。
以下SCPI命令与上述程序流程图对应，顺序执行，供参考：
:DISPlay:WINDow1:ACTivate //【只写】这个命令指定选择的通道(Ch)为工作通道
:TRIGger:SOURce BUS //设置触发源为总线触发
:INITiate1:CONTinuous OFF //这个命令关闭触发系统中选择通道(Ch)的连续初始化模式
:INITiate1 //这个命令将每条选择通道(Ch)的状态变为触发系统中的初始状态
:TRIGger:SINGle //无论触发模式如何设置，这个命令都能立即生成触发并执行测量
*OPC? //这个命令获取“1”，即所有未完成的操作都完成之后，标准事件状态寄存器的OPC位（0位）
3、完成
以上就是VNA485 Trigger Bus单次触发的程控算法流程。
