WiFi測試小知識之十六:Switched MIMO連線介紹
詳情
【Switched MIMO介紹】
Switched MIMO是目前主流的WLAN三種MIMO測試方案之一。相較於其它兩種MIMO測試方式,Switched MIMO要求DUT在測試期間必須連續發射相同的信號。
Switched MIMO的接線方式為:DUT的多根天線分別與同一儀器的不同RF口連接完成測試,能測試的天線數受限於儀器的RF端口數量。這種MIMO測試方式僅支持DUT的TX測試,適用於DUT產品的研發場景。
【組網方式】

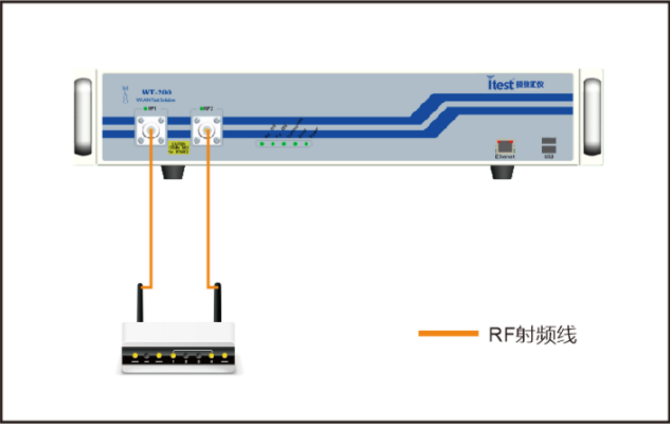

Switched MIMO組網圖
Switched MIMO的組網方式如上圖所示,將DUT的每根天線分別連接到
WT20X的端口上,WT20X會利用自身的內部開關矩陣,切換各個RF端口分時接收各天線數據,最終合併分析出MIMO結果。

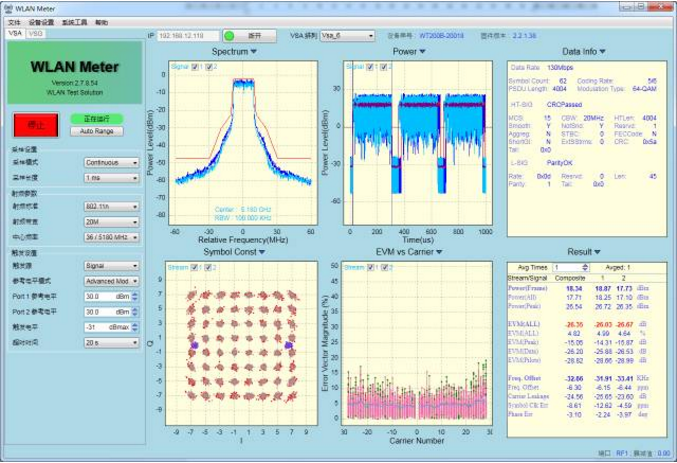

WLAN Meter 2天線 Switched MIMO結果顯示界面
