WiFi測試小知識之十五:Composite MIMO連線介紹

詳情

Composite MIMO使用介紹】

Composite MIMO是目前主流的WLAN三種MIMO測試方案之一,

Composite MIMO在儀器資源受限的情況下,可以成倍提高多通道無線測試效率。 Composite MIMO僅支持VSA測試,即僅支持DUT的TX測試,適用於DUT產品的生產場景。由於Composite MIMO通過功分器把多流信號混合了,所以

Composite MIMO測試必須要有參考文件,分析時才能區分多個流,並且該參考文件一定是和DUT測試的信號類型相匹配。

【測試組網方式】

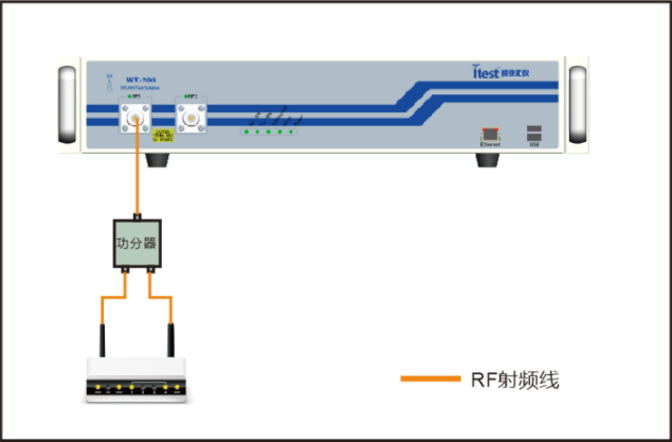

DUT的多根天線通過功分器混合後接入到儀器的一個RF口中,DUT和儀器連接只能接一個RF口


Composite MIMO組網圖


WLAN Meter 2天線 Composite MIMO結果顯示界面
