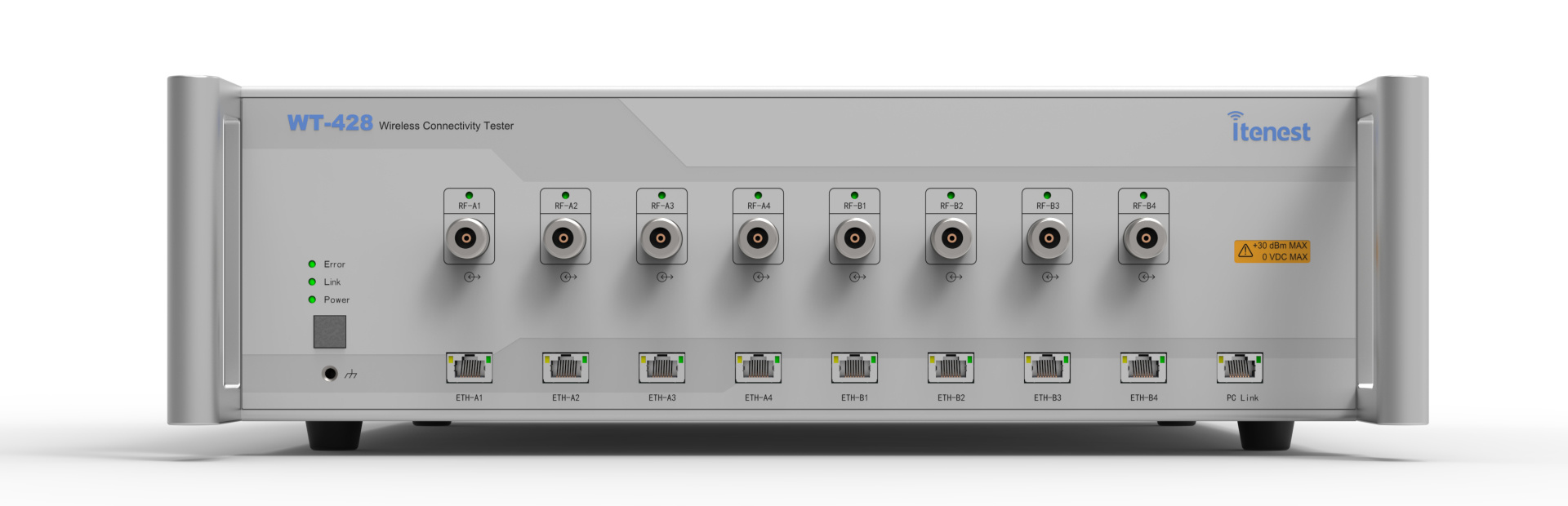

WT-428无线连接测试仪



高精度高效率的Wi-Fi 7射频测试解决方案


■   320M残余EVM优于-50dB,满足Wi-Fi 7产品测试的要求

■   业内领先的端口隔离度可达110dB

■   单机可支持支持FEM/PA的DEVM测试

■   单机可支持2*2 MIMO,多机堆叠可支持8*8 MIMO



  • 产品描述
  • 产品规格
  • 相关资料
  •

    高精度高效率的Wi-Fi 7射频测试解决方案


    ■   320M残余EVM优于-50dB,满足Wi-Fi 7产品测试的要求

    ■   业内领先的端口隔离度可达110dB

    ■   单机可支持支持FEM/PA的DEVM测试

    ■   单机可支持2*2 MIMO,多机堆叠可支持8*8 MIMO


  • 产品简介:





           WT-428是一款面向新一代802.11be(Wi-Fi 7)协议测试的无线网络测试仪器,测试频率可覆盖400MHz-7.3GHz频段,测试带宽达400MHz,支持4096-QAM调制,可为Wi-Fi 7产品提供精准、可靠、有效的研发和量产测试解决方案。可满足Wi-Fi PA/FEM产品的DEVM验证测试需求。拥有两套独立的信号收发单元,单机可支持2X2 MIMO测试,多机堆叠可支持8X8 MIMO测试。行业领先的测试精度及稳定性,可满足研发极限测试的要求。



    支持业务:




    ■ Wi-Fi:802.11 be(Wi-Fi 7);



    Wi-Fi:802.11 ax(Wi-Fi 6/6E);



    Wi-Fi:802.11 ac(Wi-Fi 5



    Wi-Fi:802.11 a/b/g/n/p



    ■ Bluetooth(1.0/2.0/3.0/4.0/4.1/4.2/5.0/5.1/5.2)



    ■ IoT:ZigBee









    关键特性:




    支持Wi-Fi 7测试


    支持4096-QAM(MCS12/13)。



    支持320/160+160/80+80MHz带宽测试。



    完整支持Wi-Fi的全部频段:2.4G/5G/6G



    支持MRU测试。



    支持Wi-Fi/PA/FEM产品研发和验证测试



    支持DEVM测试。



    支持加载、调整信道模型(AWGN模型A/B/C/D/E/F)。

    支持MIMO测试



    单机支持2X2 MIMO。



    多机堆叠可支持8X8 MIMO。



    支持MU-MIMO。



    高效率,使用灵活



    子网口可支持AP型DUT单PC一拖八并行测试。



    支持SCPI指令监视,方便自动化开发、调试和集成。

    METER软件界面

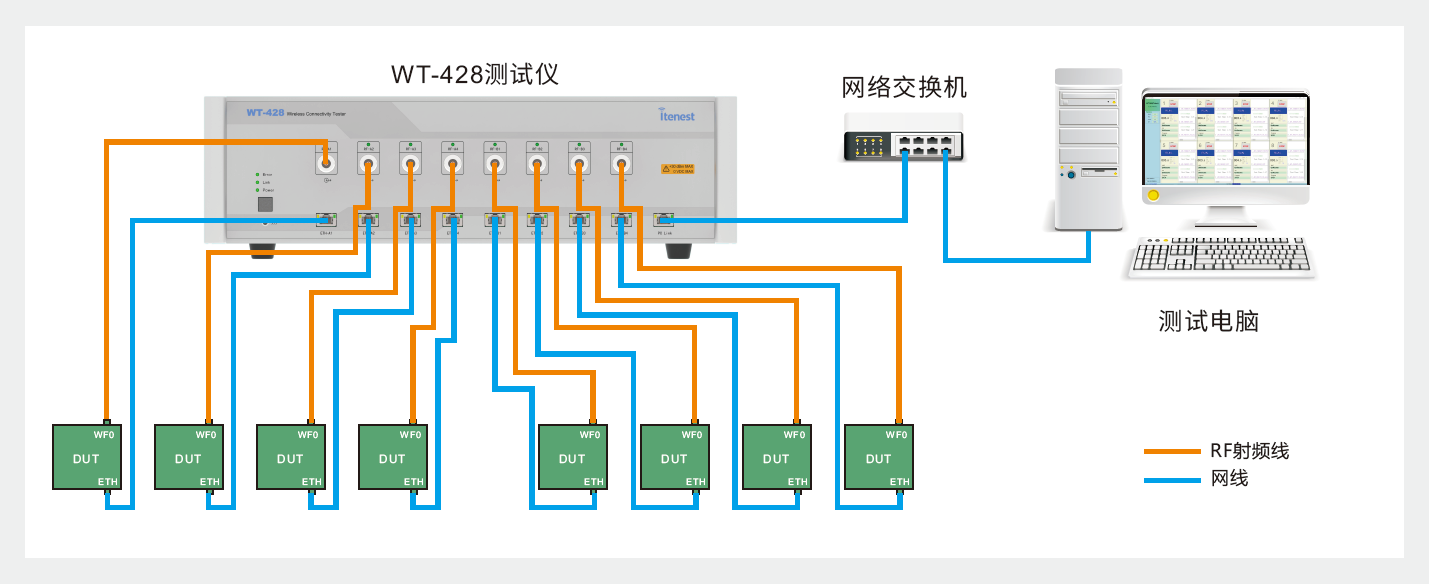

    一拖八组网图





    技术指标:





    Input/Output frequency range



    400 to 7300 MHz



    IF bandwidth



    400 MHz



    Input power range





    +30 dBm peak (+25 dBm average)



    Output power range(CW)



    +5 dBm to -100 dBm(400 MHz to 6500MHz)



    0 dBm to -100 dBm(6500 MHz to 7300MHz)



    Input power accuracy(SISO)



    ± 0.3 dB(+25 to -40 dBm)



    Input power accuracy(Combined)



    ± 0.5 dB(+25 to -40 dBm)



    Output power accuracy(SISO)



    ± 0.5 dB ( +5 dBm to -90 dBm)

    ± 1.0 dB ( -90 dBm to -100 dBm)



    Output power accuracy(Combined)



    ± 0.5 dB ( +5 dBm to -90 dBm)

    ± 1.0 dB ( -90 dBm  to -100 dBm)



    Input/Output return loss



    >15 dB(400 to 3800MHz)





    >14 dB(3800 to 6000MHz)





    >13 dB(6000 to 7300MHz)





    Port to Port Isolation





    >110 dB





    Residual loopback EVM





    -Power in/out at -10 dBm

    -Averaged over 20 packets

    -Measured at 6905 MHz

    -802.11be,320 MHz,MCS 13



    ≤-50 dB

    Note1:Output power can be lower than -130 dBm

  •
