助力企业高效率低成本完成射频器件的测量■ 测量频率范围：10MHz~26.5GHz■ 超高动态范围：>135dB■ 超低迹线噪声：<0.002dB RMS■ 高效的多用户功能，可灵活配置用户使用端口
-
产品简介：

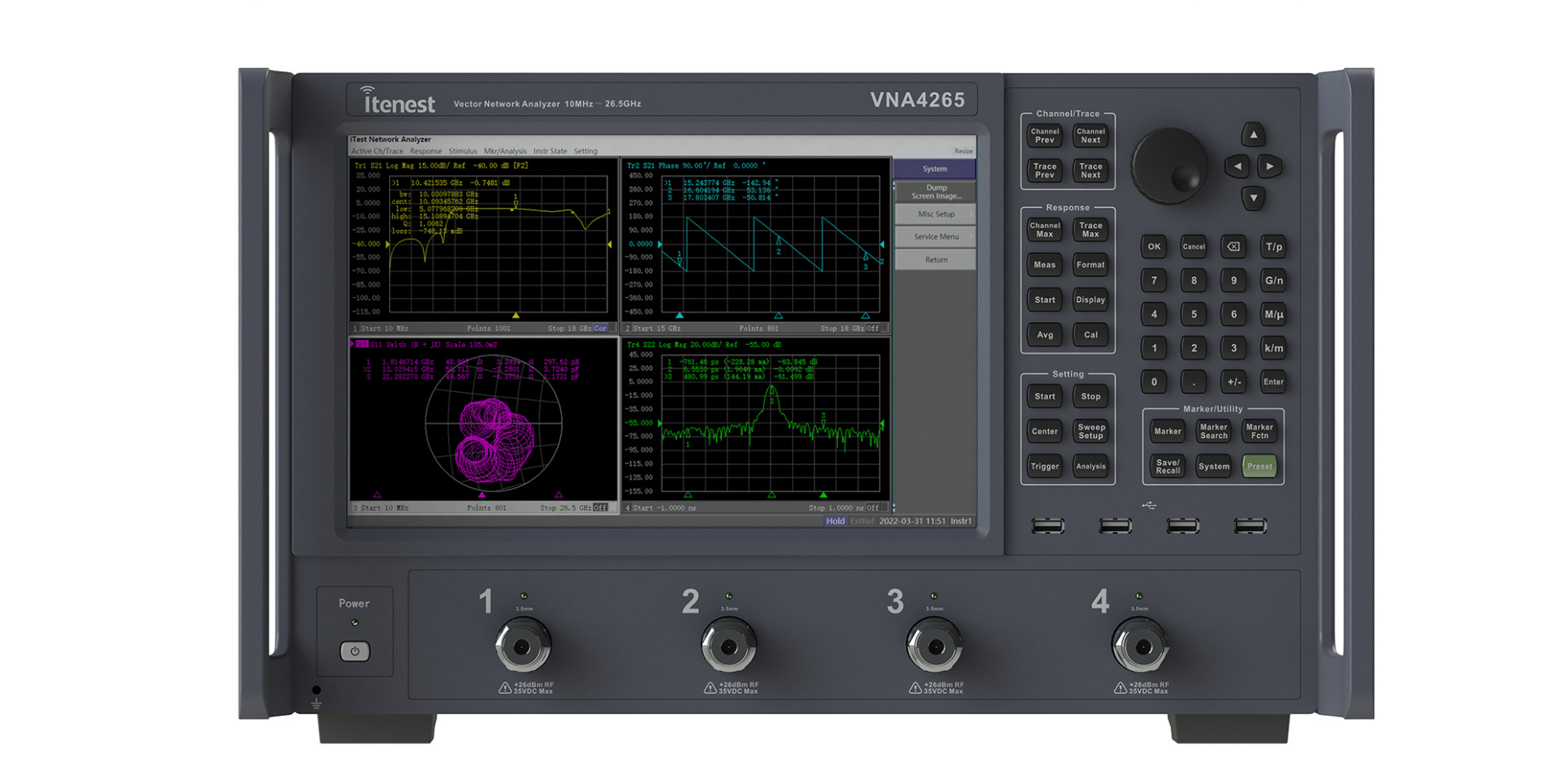

VNA4265是一款频率范围为10MHz~26.5GHz的矢量网络分析仪，可覆盖客户对于C/X/Ku/K波段微波产品的测试需求。可广泛应用于微波通信、卫星通信、航天军⼯等领域的研发、生产测试。搭配12.1寸触控屏以及实体功能按键，方便客户各种调试操作。
VNA4265为客户提供一流的系统指标性能，其动态范围、迹线噪声、测试精度、测试稳定等矢网关键指标均达到国际领先水平，确保客户每一次测试数据可靠准确。
VNA4265具备完备的矢网测试分析功能以及校准算法，并且支持市场上大部分机械及电子校准件，满足客户灵活多样的测试需求及使用方式。同时也提供丰富的外设接口，方便客户搭配其它测量设备、控制监控设备搭建各种测试系统，同时也提供丰富的软件接口可以满足客户的各种自动化测试需求。
关键特性：■ 提供14GHz 、20GHz、 26.5GHz 以及2 Ports、4 Ports配置，便于客户灵活选择

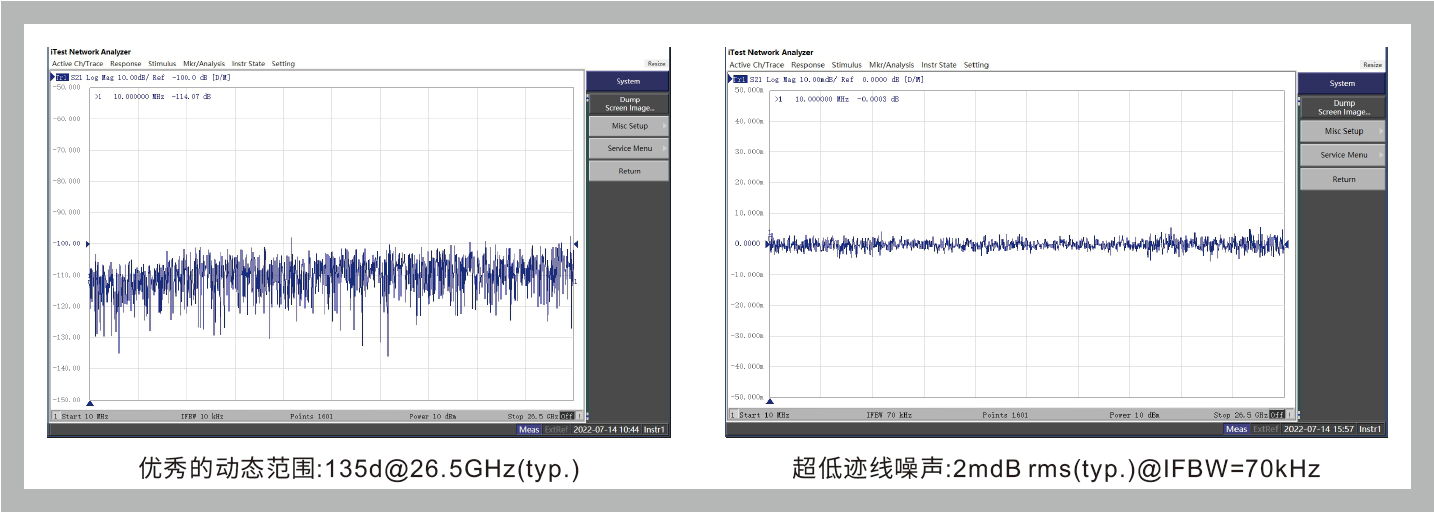

■ 超低迹线噪声:2mdB rms(typ.)@IFBW=70kHz
■ 优秀的动态范围:135dB@26.5GHz(typ.)
■ 输出功率范围:-55dBm~+10dBm
■ 支持TDR时域阻抗测试
■ 完备的校准算法（包括SOLT、SOLR、TRL、响应校准等）
■ 支持主流的机械和电子校准件
■ 支持自动端⼝延伸，夹具仿真等功能
■ 兼容主流产品的软件UI，符合用户的操作习惯
■ 兼容主流产品的VISA和SCPI等控制接口，兼容客户现有的测试软件
技术指标
SYSTEM MEASUREMENT RANGE
Frequency Range
10MHz to 26.5GHz
Number of Test Ports
2 or 4
Test Port Connector Type
NMD 3.5mm, male
Output Power Range
-55dBm to +10dBm
System Impedance
50Ω
Frequency Setting Resolution
1Hz
Power Setting Resolution
0.05 dB
Number of Measurement Points
1 to 20,001
System Bandwidth(IFBW)
10Hz to 1.5MHz
System Dynamic Range1:
(RF Range Fixed Mode=OFF)
@IFBW=10Hz
10MHz to 6GHz
135dB
6GHz to 20GHz
132dB
20GHz to 26.5GHz
130dB
MEASUREMENT ACCURACY(UNCERTAINTY)
Trace Noise: Meas. Power=Max Output Power
Transmission
10MHz to 6GHz(IFBW=70kHz)
4mdB rms/0.03deg rms
6GHz to 26.5GHz(IFBW=70kHz)
3mdB rms/0.02deg rms
Reflection
10MHz to 6GHz(IFBW=70kHz)
5mdB rms/0.03deg rms
6GHz to 26.5GHz(IFBW=70kHz)
3mdB rms/0.03deg rms
-
