MNA8多端口矢量网络分析仪
■ 频率范围:100kHz~8.5GHz
■ 端⼝数量:最⾼24 ports，N型
■ 超⾼动态范围:>135dB@8.5GHz(typ.)
■ 超低迹线噪声:<0.005dBrms(IFBW70kHz)
■ 输出功率范围:-55dBm~+10dBm
- 产品描述
- 产品规格
- 相关资料
-
■ 频率范围:100kHz~8.5GHz
■ 端⼝数量:最⾼24 ports，N型
■ 超⾼动态范围:>135dB@8.5GHz(typ.)
■ 超低迹线噪声:<0.005dBrms(IFBW70kHz)
■ 输出功率范围:-55dBm~+10dBm
-
产品简介：
MNA8是极致汇仪推出的8.5GHz真多端口⽮量⽹络分析仪，最多提供24个射频端口，每个端⼝都配置有独⽴的射频接收机，具备出⾊的测量效率和准确度。可⾼效地测量⼀个多达24端⼝的DUT，也可以对多个DUT同步进⾏多站测试。
MNA8可选配四端⼝电⼦校准件ECK09进⾏⾼效率校准，端⼝阻抗可选配50Ω和75Ω。可⼴泛应⽤于MIMO天线、多端⼝滤波器、⾼速线缆、PCB、多site并⾏测试、有线电视传输等多端⼝⽹络参数测试场景。
关键特性：■ 频率范围:100kHz~8.5GHz
■ 提供真多端⼝测试和校准引导UI,简化设置
■ 端⼝数量:最⾼24 ports，N型
■ ⽀持多site并⾏测试
■超⾼动态范围:>135dB@8.5GHz(typ.)
■ ⽀持去嵌⼊、AFR、端⼝匹配等夹具仿真算法
■ 超低迹线噪声:<0.005dBrms(IFBW70kHz)
■ 完备的校准算法(SOLT、SOLR、TRL等)
■ 输出功率范围:-55dBm~+10dBm
■ ⽀持TDR、增强TDR
⾼精度测量
真多端⼝⽹分测量系统，可为⽤⼾提供更⾼的测量精度和稳定性。
■可消除矩阵开关引⼊的损耗、驻波影响；
■可消除矩阵开关温度稳定性、开关重复性引⼊的测量稳定性、⼀致性问题；
■可消除机械开关带来的寿命影响。
多site并行测试
■MNA8每个端⼝都有独⽴的接收机，并且内置多个激励源：
■可以⽀持多端⼝器件的多site并⾏测试，显著提升产线UPH.
被测器件端口数量
最大并行测试数量
MNA8(12 ports)
MNA8(24 ports)
2 ports (例如：滤波器）
6 sites
12 sites
3~4 ports (例如：双工器）
3 sites
6 sites
5~6 ports (例如：四工器）
2 sites
4 sites
7~8 ports (例如：六工器）
1 site
3 sites
8~12 ports
1 site
2 sites
Ecal&Smart校准算法
提供配套的4端⼝Ecal，结合⾃主开发的
Smart简化校准算法，可⼤幅简化校准接线次数。
MNA8端口数量
多端口网分校准次数
(4 ports Ecal+Smart校准算法）

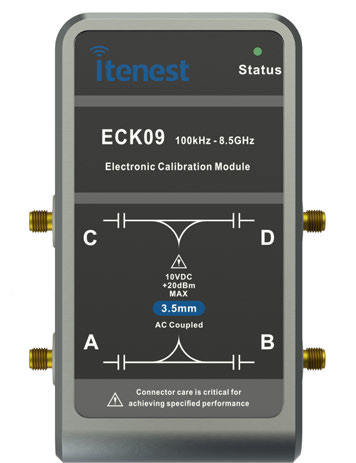

8.5GHz电⼦校准件ECK09
8
3 12
4 16
5 20
7 24
8 技术指标
SYSTEM MEASUREMENT RANGE
Frequency Range
100kHz to 8.5GHz(50Ω Model)
100kHz to 3GHz(75Ω Model)
Number of Test Ports
3U Type:8/12 ports
6U Type:16/20/24 ports
Test Port Connector Type
N-Type, Female
Output Power Range
100kHz to 2MHz
-55dBm to -10dBm
2MHz to 8.5GHz
-55dBm to +10dBm
System Impedance
50Ω or 75Ω
Frequency Setting Resolution
1Hz
Power Setting Resolution
0.05 dB
Number of Measurement Points
2 to 20,001
System Bandwidth(IFBW)
10Hz to 1.5MHz
System Dynamic Range:
@IFBW=10Hz
100kHz to 500kHz
95dB
500kHz to 2MHz
110dB
2MHz to 8.5GHz
135dB
MEASUREMENT ACCURACY(UNCERTAINTY)
Trace Noise: Meas. Power=Max Output Power
Transmission
100kHz to 10MHz(IFBW=3kHz)
4mdB rms/0.03deg rms
10MHz to 8.5GHz(IFBW=70kHz)
4mdB rms/0.03deg rms
Reflection
100kHz to 10MHz(IFBW=3kHz)
5mdB rms/0.05deg rms
10MHz to 8.5GHz(IFBW=70kHz)
5mdB rms/0.05deg rms
TEST PORT OUTPUT PERFORMANCE
Power Accuracy
100kHz to 2MHz
±0.5 dB @-10dBm
2MHz to 8.5GHz
±0.5 dB @0dBm
Power Linearity
100kHz to 2MHz
±0.5 dB @(-20dBm to -10dBm)
2MHz to 8.5GHz
±0.5 dB @(-20dBm to +10dBm)
